供氣企業常用的3種管道天然氣調壓供氣方式

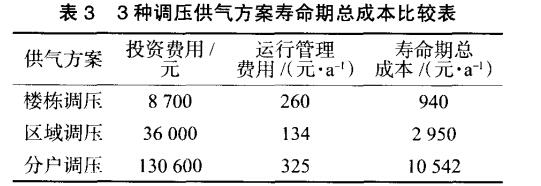

燃?xì)夤?yīng)企業常用的樓棟調壓、區域調壓、分戶調壓等3種管道天然氣調壓供氣方式的供氣原理，并對其進行了技術性分析。然后，結合青島即墨市某小區供氣工程設計實例，對上述3種調壓供氣方式進行了經濟性比較。
1管道天然氣調壓供氣方式管道天然氣供應企業目前常采用的調壓供氣方式有如下3種：

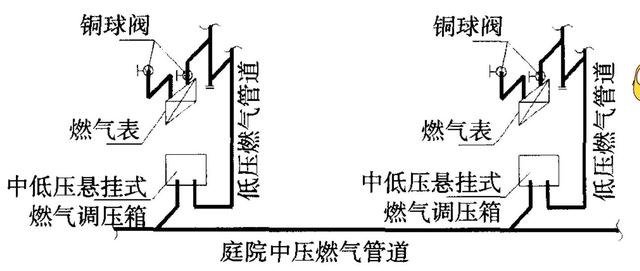

1)樓棟調壓，低壓進戶方式。在居民小區的每棟樓側面設置1座懸掛式調壓箱，中壓管道的天然氣經懸掛式調壓箱調壓后低壓進戶，給用戶供氣其供氣原理見圖1。 供氣企業常用的3種管道天然氣調壓供氣方式
圖1樓棟調壓供氣方式示意圖

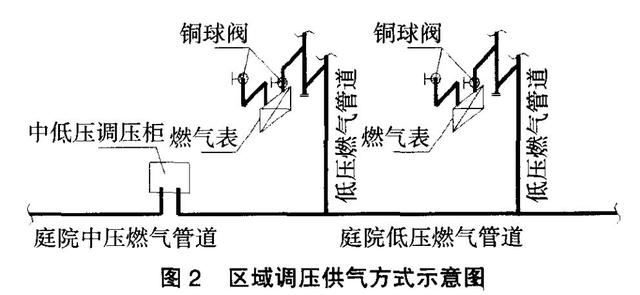

2)區域調壓，低壓進戶方式。在居民小區內的合適位置上設置1座中低壓調壓柜，中壓管道里的天然氣經調壓柜調壓后調成低壓，供應整個小區，低壓進戶，給用戶供氣，其供氣原理見圖2。 供氣企業常用的3種管道天然氣調壓供氣方式 該調壓方式在設計過程中會涉及到調壓箱位置的選擇問題，選擇調壓箱位置時，要充分考慮整個小區的建設規模，工程幾期建設隋況，綜合考慮后將調壓箱放置在1個能夠給整個小區平衡供氣的位置。
3)中壓進戶，分戶調壓方式。在居民小區內的合適位置設置1座中中壓調壓柜，中壓管道里的天然氣經中中壓調壓柜調壓后出口壓力為20~30kPa，調壓后的中壓燃?xì)庵苯铀腿擞脩魞?nèi)，在每個用戶家中安裝1個戶內調壓器，燃?xì)饨?jīng)戶內調壓器調壓后供用戶使用，其供氣原理見圖3。

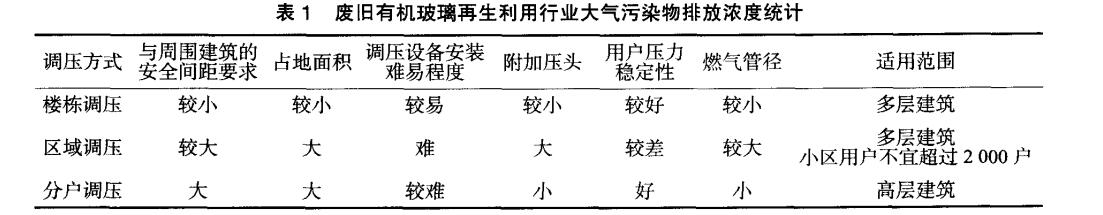

3種供氣方式的技術性比較3種調壓方案的技術比較見表1。
由表1可知，燃具前壓力越接近額定壓力，燃具的運行工況越穩定，設備運行也越安全，通過對3種調壓方式的技術比較可以看出，分戶調壓方式具有適用范圍廣、用戶灶前壓力穩定、占地少等優點，具有其他2種方案無法比擬的技術優勢。 從目前施工和運行的情況來看，分戶調壓仍然存在著一些安全隱患，主要是國產戶內調壓器偶有失靈情況發生，供氣的安全性不容樂觀。目前，在使用中通常選用可靠的企業生產的分戶調壓器，或在用戶調壓器前加設安全切斷閥，但這樣勢必會使用戶的調壓設備費用大幅度提高，而設備費用的提高能否通過整個小區綜合費用來平衡，必須視小區的具體情況進行經濟比較后確定。
